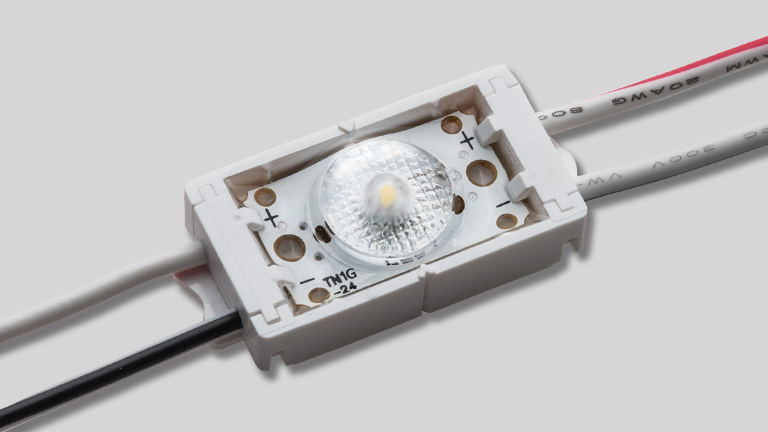

TAIKOO nano-24
daimon@first-s.jp定電圧仕様：タイコー ナノ 24
｜DC24V
｜看板厚：行灯・文字（50～100mm）
｜推奨ピッチ：深さ ÷ 0.6
｜調光対応
薄型・狭幅看板向けレンズモジュール
●国産LED使用
●薄型行灯・チャンネル文字看板に最適
基本仕様
| 製品型番 | F-TN1G-24-8D |
|---|---|
| 外形寸法 | W27.0×H14.8×D8.5mm |
| 製品線径 | AWG20 (0.5sq) |
| 重量 | 5g |
| 製品ピッチ | ≒150mm |
| 推奨ピッチ | 深さ÷0.6 |
| 定格 | 定電圧DC24V |
| 消費電力 | 0.5W |
| 使用温度範囲 | -20℃～50℃ |
| 環境仕様 | 防沫形相当 |
| 設計寿命 | 40,000時間 ※1 |
| 備考 | 器具内専用品 |
| 梱包数量 | 30連結/袋 |
| 発光特性 | |
|---|---|
| 発光色品番 | 8D |
| 発光色 | 昼光色 |
| 平均色温度 | 6500K |
| 演色評価数 | Ra80 |
※1 …全光束が初期光束値の70%となる時間です。設計寿命であり保証値ではありません。
電源接続数
| 定格 | 電源品番 | 接続個数 | 最大直列接続数 |
|---|---|---|---|
| DC24V | LPF-25-24 | 1個～42個 | 42個 |
| SIP50-24 | 1個～95個 | 60個 | |
| FSP90-SZFE-24G | 1個～161個 | 60個 | |
| FSP150-FZFE-24G | 1個～269個 | 60個 | |
| 調光対応 DC24V | OT 90/100-242/24 DIM P G3 | 1個～170個 | 60個 |
| OT 150/100-242/24 DIM P G3 | 1個～284個 | 60個 |
設置の注意点
配線色について
| ＋：赤白色 | |
| －：黒白色 | |
