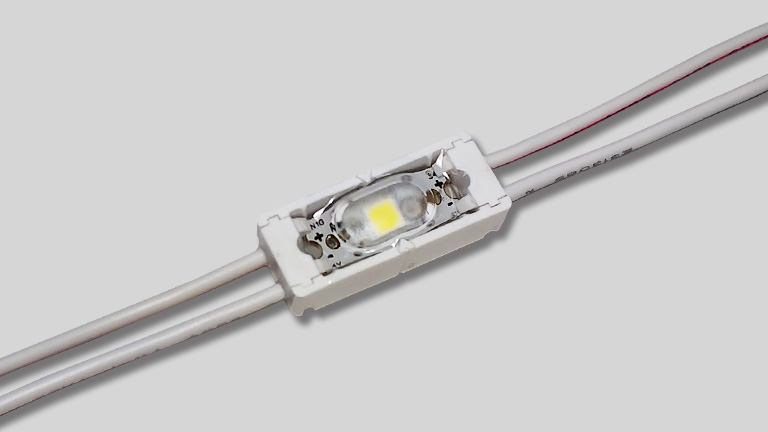

SHELL nano-24
daimon@first-s.jp定電圧仕様：シェル ナノ 24
｜DC24V
｜看板厚：文字（50～80mm）
｜文字幅10mm程度
｜推奨ピッチ：深さ － 10mm
｜調光対応
薄型・狭幅のチャンネル文字看板向けモジュール
●国産LED使用
●小型チャンネル文字に最適
●豊富な色温度ラインナップ
基本仕様
| 製品型番 | F-SN1G-24-(＊A) |
|---|---|
| 外形寸法 | W22.0×H9.0×D6.5mm |
| 製品線径 | AWG22 (0.3sq) |
| 重量 | 2.2g |
| 製品ピッチ | ≒75mm |
| 推奨ピッチ | 深さ－10mm |
| 定格 | 定電圧DC24V |
| 消費電力 | 0.4W |
| 使用温度範囲 | -20℃～50℃ |
| 環境仕様 | 防沫形相当 |
| 設計寿命 | 40,000時間 ※1 |
| 備考 | 器具内専用品 |
| 梱包数量 | 50連結/袋 |
| 発光特性 | ||||||
|---|---|---|---|---|---|---|
| ＊A 発光色品番 | 8K ※2 | 8D | 8N | 8W | 8L30 | 8L27 |
| 発光色 | 高色温度 | 昼光色 | 昼白色 | 白色 | 電球色 | 電球色 |
| 平均色温度 | 7000K以上 | 6500K | 5000K | 4000K | 3000K | 2700K |
| 演色評価数 | Ra80 | |||||
※1 …全光束が初期光束値の70%となる時間です。設計寿命であり保証値ではありません。
※2 …8Kは特注品です。
電源接続数
| 定格 | 電源品番 | 接続個数 | 最大直列接続数 |
|---|---|---|---|
| DC24V | LPF-25-24 | 1個～56個 | 56個 |
| SIP50-24 | 1個～126個 | 75個 | |
| FSP90-SZFE-24G | 1個～213個 | 75個 | |
| FSP150-FZFE-24G | 1個～356個 | 75個 | |
| 調光対応 DC24V | OT 90/100-242/24 DIM P G3 | 1個～225個 | 75個 |
| OT 150/100-242/24 DIM P G3 | 1個～375個 | 75個 |
設置の注意点
配線色について
| ＋：赤白色 | |
| －：黒白色 | |
