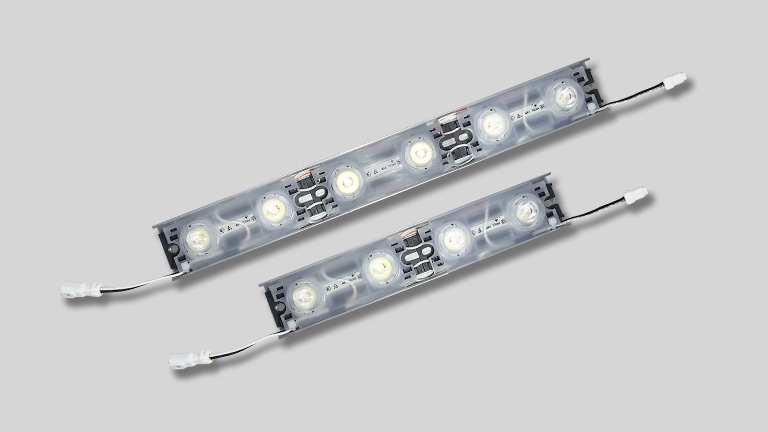

TYGA 3D-2 BAR
daimon@first-s.jp定電流仕様：タイガ 3D-2 バー
｜DC350/700mA
｜看板厚：両面看板（100～200mm）
｜照射距離：片側600mm
｜調光対応
両面看板対応の配光はそのままに、放熱効果向上
●専用コネクタにより簡単施工
基本仕様
| 製品型番 | FA-TY3DB-02L02-8D | FA-TY3DB-02L03-8D |
|---|---|---|
| 外形寸法 | W199.6×H37.5×D17.5mm ※1 | W299.6×H37.5×D17.5mm ※1 |
| 製品線径 | AWG22 (0.3sq) | |
| 重量 | 96g | 141g |
| 定格 | 定電流DC350mA / 700mA | |
| 消費電力 | 4.0W / 8.0W | 6.0W / 12.0W |
| 使用温度範囲 | -20℃～50℃ | |
| 環境仕様 | 防沫形相当 | |
| 設計寿命 | 40,000時間 ※2 | |
| 備考 | 器具内専用品 | |
| 梱包数量 | 10本/箱 | |
| 発光特性 | |
|---|---|
| 発光色品番 | 8D |
| 発光色 | 昼光色 |
| 平均色温度 | 6500K |
| 演色評価数 | Ra80 |
※1 …突起部含まず
※2 …全光束が初期光束値の70%となる時間です。設計寿命であり保証値ではありません。
電源接続数
| 定格 | 電源品番 | 接続数 L02 | 接続数 L03 | LED灯数 |
|---|---|---|---|---|
| 350mA | FSP18-SZFP(035)G | 2本～4本 | 1本～2本 | 6灯～16灯 |
| Fβ05-350-60NF | 2本～5本 | 2本～3本 | 8灯～20灯 | |
| FEL1-350-125N | 5本～10本 | 4本～7本 | 20灯～42灯 | |
| 700mA | ELC12-18-R70/SFS | 1本 | 1本 | 2灯～6灯 |
| FSP27-SZFP(070)G | 2本～3本 | 1本～2本 | 6灯～12灯 | |
| Fβ1-700-65NF | 3本～5本 | 2本～3本 | 12灯～20灯 | |
| Fβ2-700-130NF | 6本～10本 | 4本～7本 | 22灯～42灯 | |
| ELC90-130-R70 | 6本～10本 | 4本～7本 | 22灯～42灯 | |
| FTE4-700-210NF | 12本～17本 | 8本～11本 | 46灯～70灯 | |
| 調光対応 700mA | β1-700-65PWMF | ― | ― | ― |
| β2-700-130PWMF | 9本 | ― | 34灯～42灯 | |
| TEP4-700-250PWMF | 15本～16本 | 10本 | 56灯～68灯 |
設置の注意点
接続について
